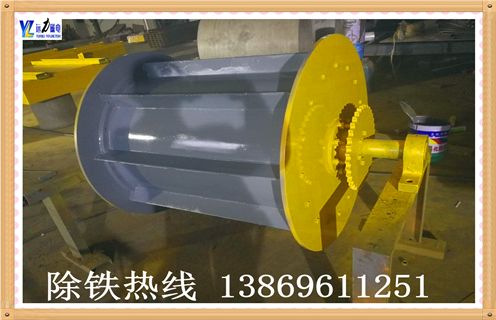

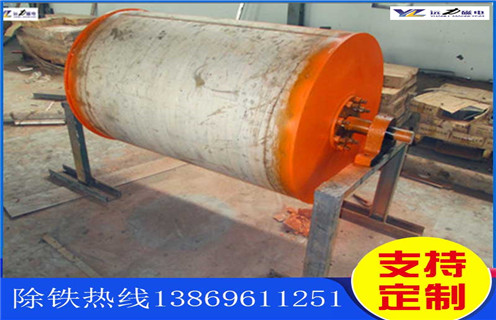

廣西強磁除鐵滾筒_黑龍江強磁永磁滾筒結構圖多少錢一臺，廣西強磁除鐵滾筒結構圖磁塊安裝內部結構圖 ，永磁滾筒的結構設計緊密圍繞磁場分布、物料分離效率及機械可靠性展開，其核心部件包括磁系、滾筒、驅動系統和輔助裝置。以下結合具體結構細節與工作原理，通過多維度圖示解析其構造：

一、廣西強磁除鐵滾筒_黑龍江強磁永磁滾筒結構圖多少錢一臺，廣西強磁除鐵滾筒結構圖磁塊安裝內部結構圖

1、磁系組件：位于滾筒內部，由高性能永磁體(如釹鐵硼與鐵氧體復合磁塊)按特定極性排列構成。例如，多磁極磁系(7-20 個磁極)通過交替排列形成密集磁場梯度，增強磁性顆粒的吸附與翻滾效果。

2、不銹鋼滾筒：采用非導磁材料(如 304 不銹鋼)制成，厚度 2-3mm，既保護內部磁系又避免磁力線短路。表面可包覆耐磨橡膠或超高分子材料，提升抗磨損能力。

3、驅動系統：包括電機、減速機(或直接驅動的外轉子結構)及傳動皮帶 / 鏈條，通過扭矩傳遞帶動滾筒旋轉。

4、軸承與密封：采用雙列調心滾子軸承支撐滾筒軸，配合磁性液體密封技術實現 “零泄漏”，適應粉塵、潮濕等惡劣環境。

5、卸鐵機構：分為皮帶式和刮板式兩種。前者通過卸鐵皮帶將吸附的鐵雜質連續拋出，后者利用固定刮板在磁場弱區剝離磁性物質。

二、廣西強磁除鐵滾筒_黑龍江強磁永磁滾筒結構圖多少錢一臺，廣西強磁除鐵滾筒結構圖磁塊安裝內部結構圖

1、磁極排列：磁極沿圓周交替排列(N-S-N-S)，軸向極性相同，形成開放型磁路。例如，五極磁系通過鐵氧體與釹鐵硼磁塊粘結，用螺釘固定在磁導板上，再經支架與滾筒軸連接。

2、磁系固定：采用壓環與定位螺栓組合結構，相鄰磁塊間安裝第一壓環，兩端通過第二壓環和定位螺栓緊固，既保證磁塊穩定性又便于拆卸更換。部分設計在磁塊間嵌入隔磁條，優化磁場分布。

三、廣西強磁除鐵滾筒_黑龍江強磁永磁滾筒結構圖多少錢一臺，廣西強磁除鐵滾筒結構圖磁塊安裝內部結構圖

1、磁偏角調節：通過螺桿或液壓裝置調整磁系周向位置，使磁極對準皮帶運行方向，確保磁性物料在最大磁力區完成分離。

2、散熱與防護：磁系密封在滾筒內部，采用高燃點冷卻液或風冷結構，避免高溫退磁。外殼噴涂防腐涂層，適應酸堿等腐蝕性環境。

3、智能控制：部分高端型號集成傳感器，實時監測磁場強度與軸承溫度，通過 PLC 系統自動調節轉速或發出故障預警。
