江蘇永磁筒式磁選機_遠力江蘇永磁筒式磁選機的結構磁場分布圖，這是一類以高性能永磁材料(釹鐵硼為主，輔鐵氧體) 作為恒定磁場源，無需持續勵磁耗電，實現鐵磁性礦物(磁鐵礦)與弱 / 非磁性脈石(石英、長石)分離的選礦設備;廣泛用于鐵礦的粗選、精選、掃選及尾礦回收，可顯著提升鐵精礦品位、降低后續磨礦/冶煉成本，同時具備低能耗、長壽命、運行穩定的優勢，是磁鐵礦選礦廠的核心設備。

一、江蘇永磁筒式磁選機_遠力江蘇永磁筒式磁選機的結構磁場分布圖主流結構與關鍵部件

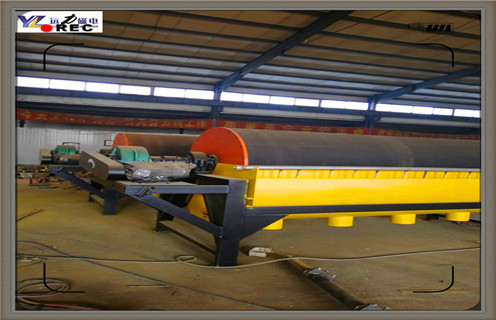

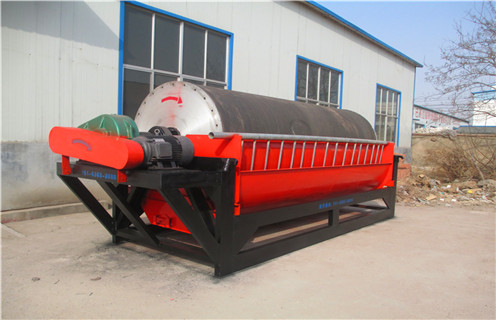

永磁筒式(濕式 / 干式)

永磁圓筒(2–3mm 不銹鋼板 + 耐磨橡膠);內部磁系(釹鐵硼復合磁塊，H 級防護，包角 90°–180°，筒表場強可達 10000+Gs)

槽體(濕式為 U 型礦漿槽，干式為開放式料槽)、傳動裝置(減速電機 + 聯軸器)、給礦 / 排礦系統、沖洗水 / 刮板卸礦機構

濕式 CTB/CTN/CTS;干式 RTGX/RCYD 系列是鐵礦主力

輔助系統：干式配除塵、溫控;濕式配礦漿濃度 / 流量控制、尾礦分級;可選防爆、防腐涂層(海邊 / 酸性礦)

二、江蘇永磁筒式磁選機_遠力江蘇永磁筒式磁選機的結構磁場分布圖工作原理

濕式：礦漿均勻流入槽體，磁性礦物在恒定磁場力作用下吸附于滾筒表面;隨滾筒旋轉至無磁卸礦區，被沖洗水沖入精礦箱;非磁性礦漿從尾礦口排出;順流(品位優先)、逆流(回收率優先)、半逆流(兼顧)三種流向設計。

干式：物料通過振動給料機均勻落在皮帶 / 滾筒上;磁性顆粒被強永磁區吸附，帶至無磁區靠自重 / 刮板脫落;非磁性脈石在離心力 + 重力下直接拋入尾礦斗;適合缺水礦區、粗粒預選拋廢。

三、江蘇永磁筒式磁選機_遠力江蘇永磁筒式磁選機的結構磁場分布圖分類與鐵礦場景適配

濕式永磁筒式

順流(CTS)：強磁礦粗 / 精選，品位高，處理量大;

逆流(CTN)：掃選，回收率高，適合細粒;

半逆流(CTB)：通用型，兼顧品位與回收率;多用于磁鐵礦選廠磨礦回路。

干式永磁強磁(RTGX)：缺水地區、赤 / 褐鐵礦粗粒預選拋廢(拋廢率≥20%，F(xiàn)e 回收率≥90%)，節能降本。

永磁高梯度：極細粒弱磁性鐵礦(-0.074mm)，配合脈動磁場，適合精礦提純。

四、江蘇永磁筒式磁選機_遠力江蘇永磁筒式磁選機的結構磁場分布圖安裝維護與安全要點

安裝：水平 / 傾角≤15°，滾筒與料流垂直;接地電阻<4Ω;濕式需防滲漏，干式需配除塵系統。

維護：定期檢查磁滾筒耐磨層、傳動皮帶張力;濕式防礦漿結晶堵塞;永磁體嚴禁高溫(>80℃)、強沖擊、反磁場;每年檢測磁場強度，避免退磁。

安全：斷電檢修，嚴禁在磁場區帶強磁工具;設置防護欄防止人員卷入。
